Κενό Πλανητικό Μίξερ για Υπερπυκνωτή

Μοντέλο

TOB-XFZH05

Κάτω εξαρτήματα κάννης

Συνολικός όγκος σχεδίασης

8L

Εκλογικός τόμος

2.7-5L

Εσωτερική διάμετρος δοχείου

240 χλστ

Εσωτερικό βάθος δοχείου

180 χλστ

Υλικό δοχείου

Τα εξαρτήματα που συνδέονται με τα υλικά είναι από ανοξείδωτο χάλυβα 304

Μορφή τζάκετ με παλμό

Το κάτω μέρος και το χιτώνιο μπορούν να εισάγουν νερό για ψύξη, διατήρηση θερμότητας και θέρμανση

Θύρα σακακιού με σκλήρυνση

G3/4", με γρήγορη ανοιγόμενη κινητή άρθρωση,

σακάκι αντέχει πίεση Λιγότερο ή ίσο με 0.4MPa

Σύστημα κυκλοφορίας τζάκετ σκλήρυνσης

ετοιμάζεται από τον πελάτη,

Θερμοκρασία εισόδου νερού μπουφάν Μικρότερη ή ίση με 8 βαθμούς,

ροή νερού ψύξης - 3,5 λίτρα/λεπτό

Μορφή υλικών εκκένωσης

κάτω μέρος μιας σφαιρικής βαλβίδας εκκένωσης τριών τεμαχίων G1-1/2", εξοπλισμένη με τυπικό συνδετήρα σφιγκτήρα γρήγορης σύνδεσης ISO 2 "

Θερμοκρασία περιβάλλοντος σχεδιασμού

-10-+120 βαθμός

Λειτουργία μετακίνησης

Οι τροχίσκοι κινούνται

Ανάμιξη μερών

Συχνότητα εργασίας

5-50hz

Ισχύς ανάμειξης

1,5 kw

Ταχύτητα λεπίδας ανάμιξης

10-98σ.α.λ

Ταχύτητα περιστροφής πλανητικού κιβωτίου

5-50σ.α.λ

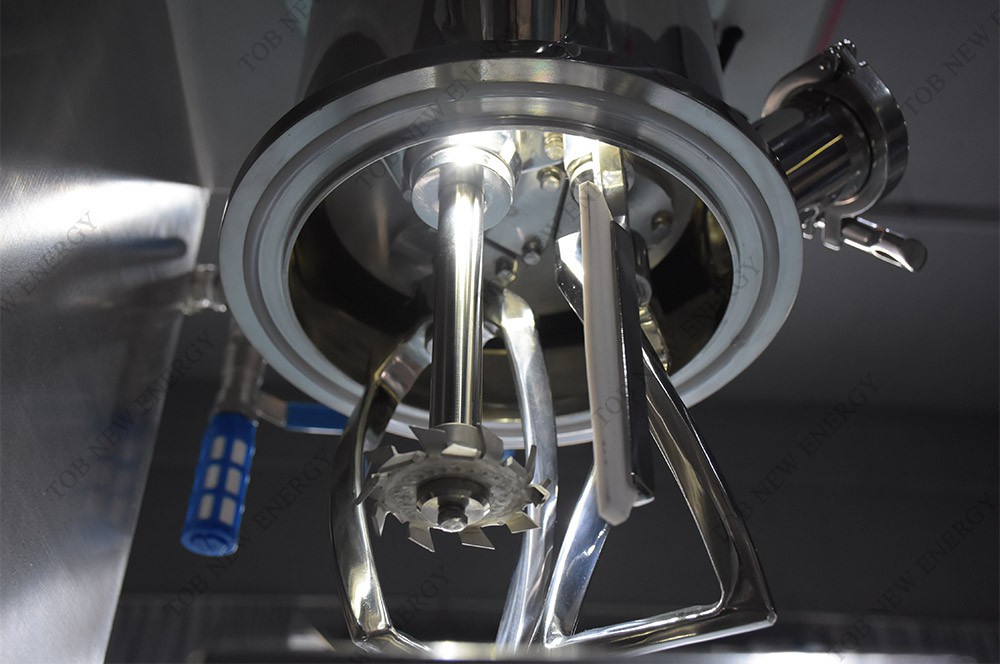

Διάμετρος λεπίδας ανάμειξης

124 χιλιοστά

Μοντέλο λεπίδας ανάμειξης

Τύπος σπειροειδούς συστροφής μεταβλητής διατομής, έλικας 90 μοιρών

Ανάμιξη υλικού λεπίδας

304 ανοξείδωτο ατσάλι

Ταχύτητα γραμμής λεπίδας ανάμειξης

0.06-0.6m/s

Αριθμός λεπίδας ανάμειξης

2 τεμ

Μέρη διασποράς

Συχνότητα εργασίας

5-50hz

Δύναμη διασποράς

2,2 kw

Ταχύτητα περιστροφής διασποράς

610-6100σ.α.λ

Διάμετρος πλάκας διασποράς

70 χλστ

Μοντέλο διασποράς

οδοντωτός

Υλικό πλάκας διασποράς

304 ανοξείδωτο ατσάλι

Ταχύτητα γραμμής διασποράς

2.2-22m/s

Αριθμός διασποράς

1 τεμ

Αριθμός άξονα διασποράς

1 τεμ

Ξύστε τα εξαρτήματα του τοίχου

Υλικό γρατσουνιού τοίχου: ανοξείδωτο ατσάλι 304

Υλικό γρατσουνιού τοίχου: τεφλόν

Ταχύτητα περιστροφής γρατσουνιστού τοίχου: Συνεπής με την ταχύτητα περιστροφής του πλανητικού κουτιού

Αφαιρούμενο ή όχι: Αφαιρούμενο σχέδιο (Πρέπει να αφαιρεθεί κατά το ξύσιμο του τοίχου σε διαδικασία υψηλού ιξώδους)

Μέρη βάσης και ανύψωσης

Υλικά εξαρτημάτων: Ανθρακούχο χάλυβας υψηλής ακαμψίας

Τρόπος ανύψωσης: ηλεκτρικός

Οδηγός ανύψωσης: Γραμμικός οδηγός υψηλής ακρίβειας

Δρομολόγιο ανύψωσης: Μικρότερο ή ίσο με 290 mm

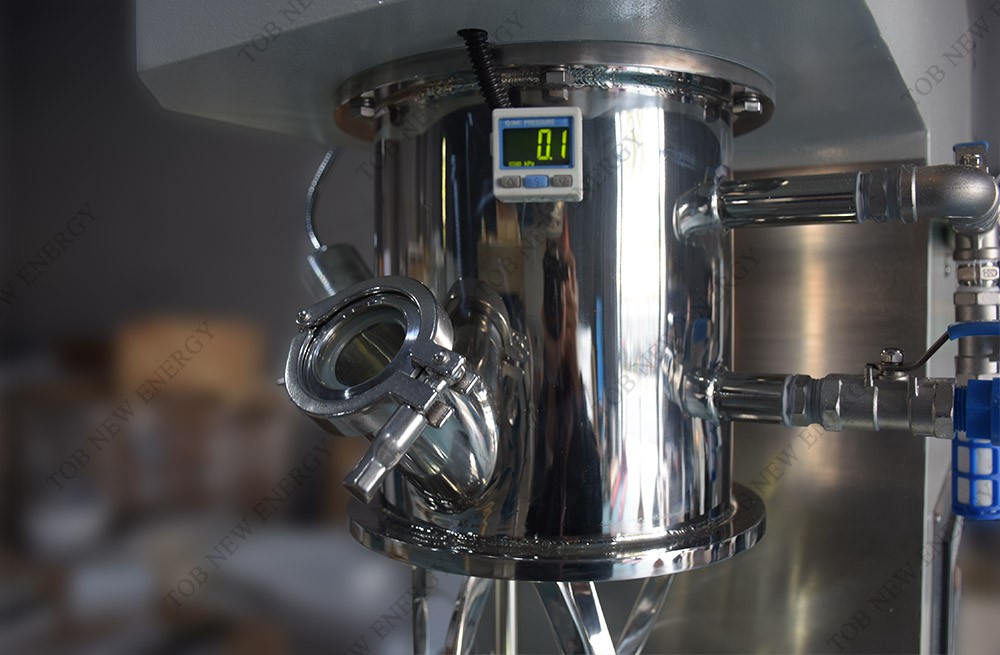

Ανώτερα εξαρτήματα κάννης

Υλικό άνω κάννης: ανοξείδωτο ατσάλι 304

Θύρα τροφοδοσίας ενέργειας: διεπαφή γρήγορου ανοίγματος DN40 1τεμ

Θύρα τροφοδοσίας υγρού: Πρότυπο ISO 1/2" γρήγορης διεπαφής 1 τεμ

Θύρα καθρέφτη: DN50 tempered glass sight glass 1τεμ

Θύρα ηλεκτρικής σκούπας: G1/2" 1 τεμ

Θύρα εξάτμισης: μαζί με θύρα ηλεκτρικής σκούπας

Ψηφιακή θύρα μετρητή κενού: M14×1,5 Εσωτερική διασύνδεση μετρικού δοντιού με σπείρωμα 1 τεμ.

Σύστημα ελέγχου

Ηλεκτρικός πίνακας: Χρησιμοποιείται για την εγκατάσταση ηλεκτρικών εξαρτημάτων χαμηλής τάσης όπως μετατροπέας

Πίνακας χειροκίνητης λειτουργίας: Για τοποθέτηση κουμπιών, πόμολα, μετρητές κ.λπ

Τροφοδοσία: AC 3×380V±5﹪,50Hz

Λειτουργία ελέγχου: ηλεκτρονικός έλεγχος

Έλεγχος ισχύος και λειτουργία ρύθμισης ταχύτητας: Εκκίνηση και έλεγχος μετατροπέα

Λειτουργία ψύξης: Αερόψυξη (αερόψυξη)

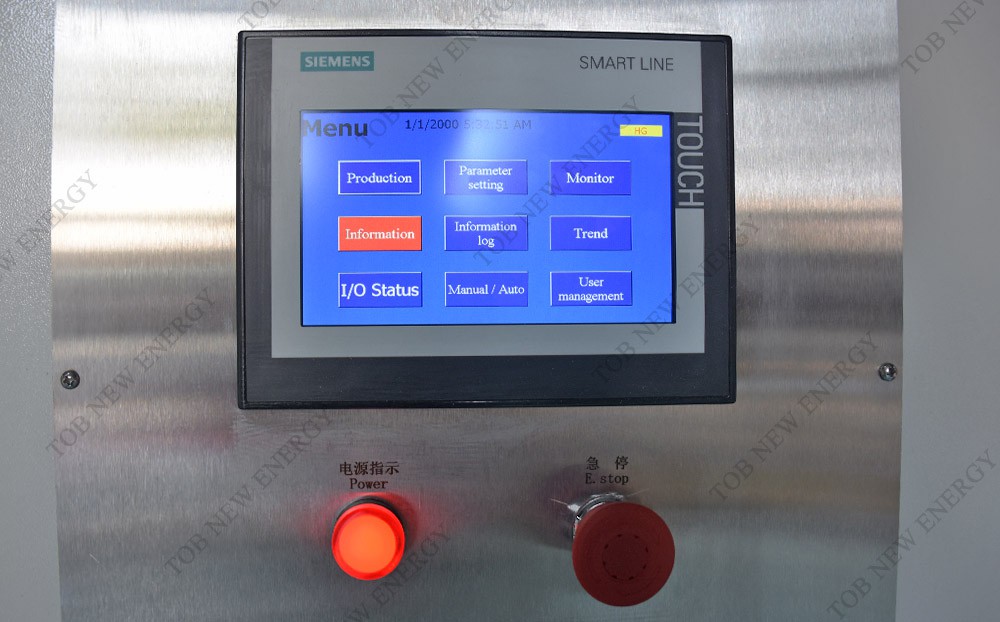

Τρόπος λειτουργίας: Οθόνη αφής

Ψηφιακός μετρητής ένδειξης θερμοκρασίας: θερμοκρασία υλικού

Κουμπί διακοπής έκτακτης ανάγκης: 1 τεμ

Σύστημα συναγερμού: Συναγερμός υπερ-θερμοκρασίας, απενεργοποίηση συναγερμού υπερβολικής θερμοκρασίας, διακοπή λειτουργίας συναγερμού

Εμφάνιση ταχύτητας: Η οθόνη αφής δείχνει την ταχύτητα

Οδηγίες ισχύος: 1 τεμ

Σύστημα αλυσίδας ασφαλείας

Διακοπή έκτακτης ανάγκης: πατήστε το διακόπτη διακοπής έκτακτης ανάγκης, η συσκευή σταματά αμέσως και δεν μπορείτε να κάνετε τίποτα

Ξεκινήστε την ανάμειξη χαμηλής ταχύτητας: μπορεί να σηκώσει την κάννη και να στρίψει ταυτόχρονα

Διασπορά υψηλής ταχύτητας: η κάννη σηκώνεται στη θέση του πριν στρίψει

Ασφαλής κλειδαριά σε λειτουργία: Όταν το μηχάνημα λειτουργεί, η κάννη ανάμειξης δεν μπορεί να χαμηλώσει, δεν μπορεί να ανοίξει την κάννη ανάμειξης.

Αποτρέψτε την αντίστροφη ροή του σωλήνα κενού: ο ειδικός σχεδιασμός δεξαμενής αποθήκευσης κενού, μπορεί να αποτρέψει αποτελεσματικά το λάδι της αντλίας κενού πίσω στο φαινόμενο του τυμπάνου ανάμειξης

Σφάλμα διακοπής λειτουργίας: Ο μετατροπέας συνοδεύεται από υπερφόρτωση, υπερένταση, υπέρταση, διαρροή, έλλειψη ίσης προστασίας

Ανύψωση κάννης ανάμειξης: αναδεύοντας το βαρέλι στη θέση του για να ανέβει

Η κάννη ανάμιξης δεν επέστρεψε στην κανονική πίεση δεν μπορεί να πέσει.

Αφού η κάννη ανάμιξης ανέβει στη θέση της και η διασπορά υψηλής ταχύτητας, τότε μπορεί να ξεκινήσει.

Μετά την ανάμιξη, η κάννη ανεβαίνει στη θέση της, με σύστημα προστασίας ασφάλισης, για να αποτρέψει την ανώμαλη πτώση ενώ η κάννη ανάμειξης ανεβαίνει σε υψηλή θέση.

Στάδιο ξηρής ανάμειξης, ενώ η κάννη ανεβαίνει, το κουπί ανάδευσης πρέπει να περιστρέφεται ταυτόχρονα.

Άλλη περιγραφή

Αισθητήρας θερμοκρασίας: Pt100

Μέτρηση θερμοκρασίας: Βρίσκεται στο τοίχωμα της κάννης για την ανίχνευση της εσωτερικής θερμοκρασίας του υλικού

Ρουλεμάν ανταλλακτικών μετάδοσης: Εξαρτήματα υψηλής ταχύτητας για εισαγόμενα ρουλεμάν, εξαρτήματα χαμηλής ταχύτητας για οικιακά ρουλεμάν

Σφραγίδα λαδιού: Εγχώριες μάρκες, δακτύλιος O για στατική σφράγιση, δυναμική σφράγιση με μηχανικά στεγανοποιητικά ή στεγανοποίηση λαδιού σκελετού

Γράσο: Εγχώριες μάρκες

Λιπαντικά μηχανικής στεγανοποίησης: Εισαγόμενη μάρκα

Κύλινδρος βενζίνης: Εγχώριες μάρκες

Πρατήριο καυσίμων: Εγχώριες μάρκες

Βαλβίδα: Εγχώριες μάρκες

ζήτηση ποσότητας σχεδίασης υποπίεσης: σύστημα κενού που προετοιμάζεται από τον πελάτη, όγκος εξαγωγής αέρα 2L/S(2X-2)

Διατήρηση κενού:-0.098Mpa, διατήρηση πίεσης για 24 ώρες＞-0.085Mpa,μην διαρρεύσει στην κάννη

Συνολική ισχύς κεντρικού υπολογιστή:＞4kw

Συνολικό βάρος: περίπου 700 κιλά

Διαστάσεις: Μ1463mm×Π610mm×Υ1770mm

Χρώμα εμφάνισης: εκρού

Ρουλεμάν εδάφους: 900kg/㎡
