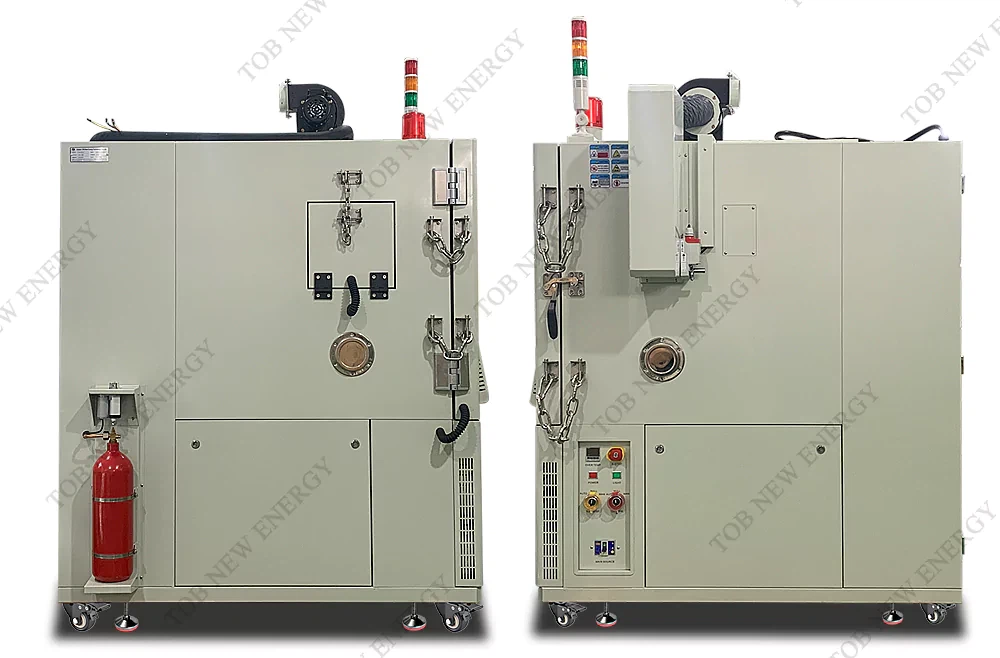

Θάλαμος υψηλής και χαμηλής θερμοκρασίας

Ονομασία προϊόντος

Μοντέλο

TOB-225Θάλαμος υψηλής και χαμηλής θερμοκρασίας CTT

Εφαρμογή

Αυτός ο θάλαμος υψηλής και χαμηλής θερμοκρασίας χρησιμοποιείται κυρίως για κυψέλες, ηλεκτρικά και ηλεκτρονικά προϊόντα, εξαρτήματα και άλλα υλικά δοκιμή υψηλής χαμηλής θερμοκρασίας, αλλαγή θερμοκρασίας, υγρή θερμότητα κ.λπ.

Δοκιμή αξιοπιστίας προσομοίωσης περιβάλλοντος.

Όγκος & Διάσταση

Αποτελεσματικός όγκος

225L

Εσωτερική διάσταση

Π500mm*Υ750mm*Β600mm

Συνολική διάσταση

W700mm*H1750mm*D1420mm (Παρακαλούμε παρατήρηση: η ακριβής συνολική διάσταση ανατρέξτε στο τελικό σχέδιο σχεδίασης.)

Εκτέλεση

Κατάσταση

Θερμοκρασία περιβάλλοντος+5 βαθμός -+35 βαθμός ,σχετική υγρασία Μικρότερη ή ίση με 85%. Χωρίς φορτίο (χωρίς δείγμα στη ζώνη δοκιμής)

Θερμ. Εύρος

-40 βαθμός ~+150 βαθμός

Θερμ. Διακύμανση

Μικρότερο ή ίσο με ±0,5 μοίρες

Θερμ. Απόκλιση

Μικρότερο ή ίσο με ±2.0 βαθμό

Θερμ. Ομοιομορφία

Μικρότερο ή ίσο με ±2.0 βαθμό

Θερμ. Χρόνος θέρμανσης

Μέσος όρος 1 βαθμός ~ 3 μοίρες / λεπτά, μη γραμμικός, χωρίς φορτίο

Θερμ. Χρόνος Ψύξης

Μέσος όρος 1 βαθμός /λεπτά, μη γραμμικός, χωρίς φορτίο

Θερμ. Πυροβολώ πέρα ​​του στοχού

Μικρότερο ή ίσο με ±2 μοίρες

Μέγ. Φόρτωση

Οχι

Σταθερό μέγιστο φορτίο θέρμανσης

Οχι

Θόρυβος

Λιγότερο από ή ίσο με 70dB (A επίπεδο)

Εξουσία

380V, 50 Hz, τριφασικό, 7,0 KW (άλλα μπορούν να είναι επιλογές μετά την επιβεβαίωση)

Πρότυπο

IEC60068-2-1:2007 Περιβαλλοντικές δοκιμές - Μέρος 2: Μέθοδοι δοκιμής -TestsA:Cold

Συμμόρφωση

IEC60068-2-2:2007 Περιβαλλοντικές δοκιμές για ηλεκτρικά και ηλεκτρονικά προϊόντα Μέθοδοι δοκιμής - Δοκιμές B:Dry Heat

Βάρος

450 κιλά

Δομή & Υλικό

Εξωτερικό Επιμελητήριο

Χάλυβας ψυχρού ρολού 1,2 mm με βαφή.

Εσωτερικό Επιμελητήριο

1.0mm SUS304# από ​​ανοξείδωτο χάλυβα με αντοχή σε υψηλή & χαμηλή θερμοκρασία,

Μονωτικό Υλικό

Μονωτικό υλικό από αφρό πολυουρεθάνης PU 100mm

Πόρτα θαλάμου

Μονή ανοιχτή πόρτα

Παράθυρο παρατήρησης

Με το παράθυρο παρατήρησης από γυαλί κενού στην πόρτα και το πλαίσιο της πόρτας με ηλεκτρικές συσκευές ανθεκτικές στη θερμότητα, κατά του παγετού, κατά της συμπύκνωσης, εξασφαλίζει σαφή παρατήρηση του υπό δοκιμή δείγματος.

Δοκιμαστική τρύπα

Total2 τεμάχια￠τρύπα δοκιμής 100mm στο πλάι του θαλάμου, με σφράγισμα πυριτίου και κάλυμμα από ανοξείδωτο χάλυβα.

Στεγανοποίηση

Υιοθετήστε την αρχική εισαγόμενη ταινία από καουτσούκ πυριτίου, με υψηλή απόδοση σφράγισης.

Υποδοχή δειγμάτων

Υποδοχή δειγμάτων με μονωτικό υλικό, 2 στρώσεις, χωρητικότητα 30kg/στρώμα.

Ισοζύγιο πίεσης

Λιμάνι

Εγκατεστημένη μηχανική συσκευή ρύθμισης ισορροπίας τύπου κλεισίματος για την αποφυγή πίεσης

η διαφορά επηρεάζει την αντοχή του θαλάμου δοκιμής όταν γίνεται υψηλή θερμοκρασία. δοκιμή.

Φωτισμός στο εσωτερικό του θαλάμου

1 σετ φωτός εξοικονόμησης ενέργειας μέσα στο παράθυρο παρατήρησης.

Τροχοί

4 σετ τροχών γενικής χρήσης (περιλαμβάνονται 2 σετ τροχών με λειτουργία αυτόματου κλειδώματος

Πίνακας Ελέγχου

Ελεγκτής οθόνης αφής, διακόπτης λειτουργίας, φωτισμός, προστασία υπερθέρμανσης, θύρα Lan por ή RS{1}}

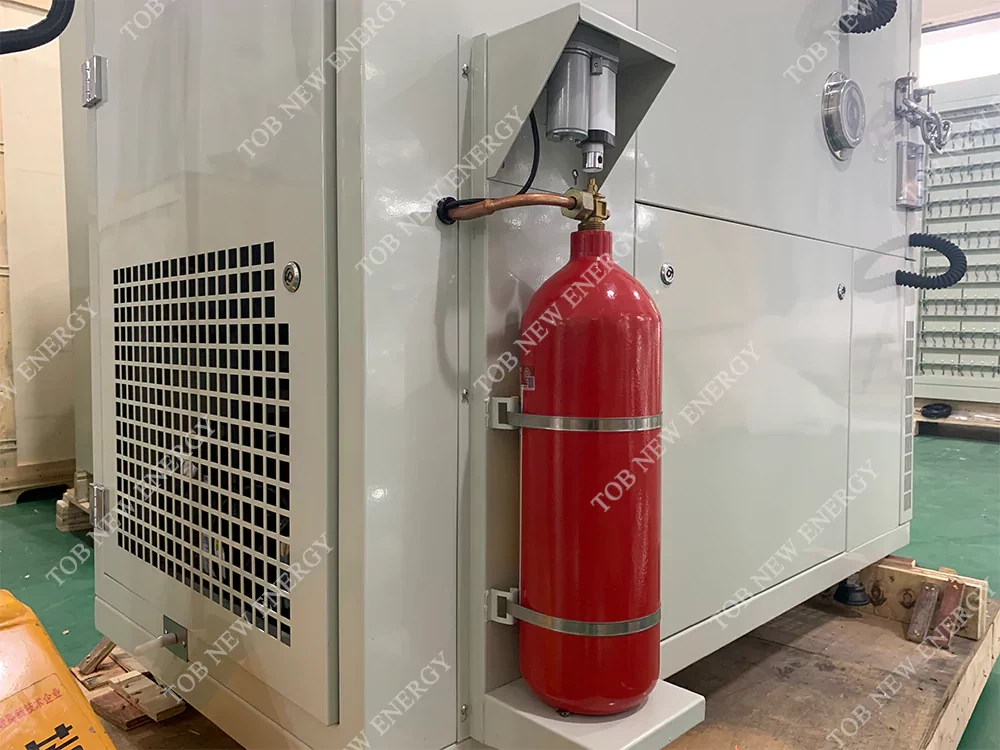

Χαρακτηριστικά ασφαλείας

1 τεμάχιο εξάτμισης καπνού.

2 κομμάτια αντιεκρηκτική αλυσίδα στο πλάι του θαλάμου. 1 σετ αντιεκρηκτικής πόρτας ανακούφισης πίεσης.

1 σετ συναγερμού τρίχρωμου φωτός.

Σύστημα παροχής αέρα

Παρατηρήσεις

Λειτουργία παροχής αέρα

Από την Άνω προς την Κάτω κυκλοφορία αέρα.

Κυκλικός κινητήρας

Ασύγχρονος κινητήρας χαμηλής πίεσης Taiwan Air Deviser

Φυσητήρας

Φυγοκεντρικός φυσητήρας πολλαπλών λεπίδων, υψηλής χαμηλής θερμοκρασίας. ανθεκτικές λεπίδες αλουμινίου

Αισθητήρας

Αισθητήρας θερμοκρασίας PT100

Κατάσταση Λειτουργίας

Παρατήρηση

1. Θερμ. Περιβάλλοντος. : 5 μοίρες -35 μοίρες ;

2. Σχετική Υγρασία: Μικρότερη ή ίση με 85% ΣΥ.

3.Ατμοσφαιρική πίεση:80kPa~106kPa

4. Μακριά από ισχυρή πηγή δόνησης

5.Πηγή ενέργειας:

1. 380V AC,50Hz τριφασική αντίσταση γείωσης Μικρότερη ή ίση με 4Ω. Ισχύς: 7,0 kw
2. Ο σύνδεσμος ελέγχου ισχύος δείγματος υιοθετεί τη μέθοδο ελέγχου επαφής ρελέ, (Κλείσιμο επαφής όταν το μηχάνημα λειτουργεί κανονικά, όταν το μηχάνημα βρίσκεται σε στάση ή σφάλμα, η τροφοδοσία του διακόπτη επαφής απενεργοποιείται, βρίσκεται σε κατάσταση προστασίας)
3. Συχνότητα: 50Hz
4. Απαίτηση ποιότητας αέρα περιβάλλοντος: χωρίς σκόνη υψηλής πυκνότητας, εύκολη πυροδότηση, εύκολο εκρηκτικό αέρα ή σκόνη, μακριά από ισχυρή ηλεκτρομαγνητική πηγή
5. Αποφύγετε τη δοκιμή ή την αποθήκευση δειγμάτων εύκολης πυροδότησης, εύκολων εκρηκτικών, πτητικών και διαβρωτικών δειγμάτων.
6. Τυπική απαίτηση θέσης δείγματος:
6.1 Βάρος δείγματος μικρότερο από 80KG/m³
6.2 Ολόκληρο δείγμα χωρίς διάσταση από τα 2/5 του εσωτερικού όγκου του θαλάμου, κάθε στρώμα μείον τα 2/5 του εμβαδού. Διαφορετικά θα επηρεάσει σοβαρά την απόδοση του θαλάμου ή την κανονική
λειτουργία.
